Montaż bramy segmentowej w garażu z niskim nadprożem — gdzie zaczynają się ograniczenia

Montaż bramy w garażu z niskim nadprożem całkowicie zmienia standardowe podejście do planowania przestrzeni. Zazwyczaj mechanizm podnoszenia skrzydła wymaga około dwudziestu centymetrów wolnego miejsca tuż pod sufitem. Kiedy ten parametr jest znacznie mniejszy, klasyczny układ poziomy staje się po prostu niewykonalny technologicznie. Segmenty nie mogą płynnie schować się w głębi pomieszczenia, ponieważ brakuje im odpowiedniego promienia skrętu. Sytuacja ta wymusza zastosowanie zmodyfikowanych systemów prowadzenia, które przenoszą kluczowe obciążenia i elementy robocze w inne strefy wjazdu. Prawidłowe rozpoznanie tych ograniczeń na wczesnym etapie pozwala uniknąć kosztownych poprawek budowlanych.

Wymiary, przeszkody i przestrzeń montażowa

Zanim rozpoczną się jakiekolwiek prace instalacyjne, konieczna jest dokładna inwentaryzacja całego wjazdu. Standardowy pomiar samej szerokości oraz wysokości otworu to zdecydowanie za mało, aby właściwie dopasować mechanizm. Ważnym parametrem są węgarki boczne, czyli odległość od krawędzi wjazdu do prostopadłej ściany garażu. Przestrzeń ta musi wynosić przynajmniej od stu do stu dwudziestu milimetrów z każdej strony. Pozwala to na stabilne osadzenie pionowych szyn nośnych. Równie istotna jest głębokość samego pomieszczenia, która decyduje o możliwości schowania otwartego płaszcza pod sufitem.

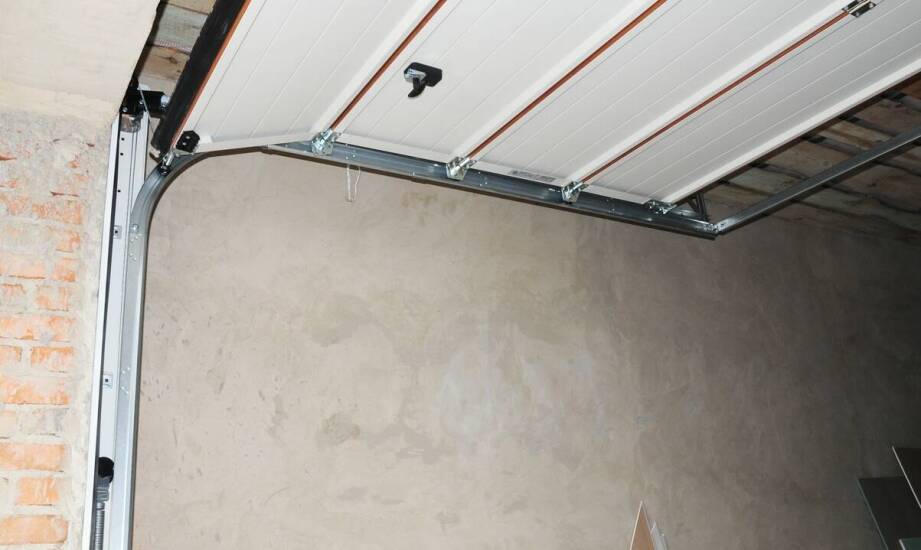

W tym miejscu ujawnia się specyfika konstrukcji, jaką posiadają drzwi garażowe panelowe. Grube na czterdzieści milimetrów segmenty poruszają się po specjalnych krzywiznach, które łączą pionową i poziomą część toru. Standardowy system wykorzystuje wał ze sprężynami skrętnymi umieszczony bezpośrednio nad otworem. Zajmuje on od dwudziestu do trzydziestu centymetrów cennej przestrzeni. Kiedy nadproże wynosi zaledwie osiem lub dziesięć centymetrów, konieczne jest zastosowanie systemu LHR. Mechanizm ten przesuwa wał napędowy na sam koniec poziomych prowadnic w głębi garażu.

Kolejnym utrudnieniem są wszelkie instalacje przebiegające pod sufitem w świetle wjazdu. Rury hydrauliczne, korytka elektryczne, oprawy oświetleniowe czy nawet podwieszane schowki skutecznie blokują trasę, po której porusza się skrzydło. Kolizja z infrastrukturą techniczną budynku wymaga modyfikacji tras kablowych lub zastosowania specjalnych profili omijających przeszkody. Przy skrajnie trudnych warunkach technicznych eksperci oceniają, czy dany układ da się bezpiecznie zmodyfikować. Zespół A-System z Sanoka podczas analizy projektowej często przeprojektowuje ułożenie szyn, aby wpasować je w niestandardową bryłę podkarpackich budynków.

Rola napędu i najczęstsze błędy instalacyjne

Automatyka stanowi integralną część nowoczesnego systemu zamykania, ale wprowadza dodatkowe wymagania przestrzenne. Klasyczny napęd mocowany pod sufitem potrzebuje własnego pasa roboczego, co zabiera kolejne kilkanaście centymetrów w strefie nadproża. W garażach o ograniczonej wysokości takie rozwiązanie często okazuje się niemożliwe do zrealizowania bez obniżenia światła wjazdu. Rozwiązaniem problemu bywa instalacja silnika bezpośrednio na wale bocznym. Taki manewr oszczędza miejsce na górze, ale wymaga zachowania szerszego węgarka bocznego.

Planowanie instalacji przy małym zapasie miejsca bardzo często obnaża błędy popełniane na wczesnym etapie budowy. Inwestorzy skupiają się wyłącznie na doborze odpowiedniego wzoru paneli, ignorując parametry techniczne otoczenia. Jednym z najpoważniejszych uchybień jest zakup automatyki przed weryfikacją fizycznych wymiarów wjazdu. Silnik o niewłaściwych gabarytach po prostu nie zmieści się pomiędzy płaszczem a stropem. Częstym błędem jest również próba osadzania mechanizmów w stanie surowym budynku, gdzie brakuje jeszcze docelowych tynków i wylewek. Nierówne płaszczyzny uniemożliwiają poprawne wypionowanie elementów nośnych, co prowadzi do szybkiego zużycia układu jezdnego.

Kiedy napotkane ograniczenia przekraczają tolerancję danego systemu, konieczna jest zmiana całego układu. Czasami wiąże się to z koniecznością fizycznego obniżenia otworu wjazdowego poprzez specjalną nadbudowę z profili. Pozwala to wygospodarować sztuczne nadproże, na którym da się bezpiecznie oprzeć prowadnice i wał. Przesunięcie punktów montażowych przed wstawieniem elementów zapobiega niszczeniu struktury muru. Wymaga to jednak precyzyjnych obliczeń i doskonałej znajomości kinematyki wybranego urządzenia.

Spójność techniczna całego projektu

Kluczowym aspektem realizacji przy niskim nadprożu jest bezwzględna zgodność całej geometrii pomieszczenia z możliwościami technicznymi sprzętu. O sukcesie decyduje nie sam dobór grubości skrzydła, ale matematyczne dopasowanie węgarków, głębokości i wysokości stropu. Przesunięcie jakiegokolwiek elementu o kilka centymetrów pociąga za sobą zmianę w pracy całego układu kinematycznego. Świadome projektowanie uwzględniające ograniczenia przestrzenne gwarantuje bezawaryjną pracę mechanizmu przez wiele lat. To zintegrowane podejście chroni przed nagłymi awariami i zapewnia pełen komfort użytkowania.
